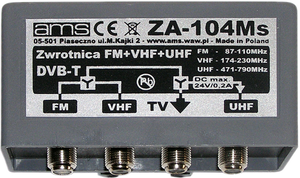

Zwrotnica ant.ZA-104 Ms

  • Dodaj recenzję:
  • Kod: 5311
  • Producent: AMS
  • Dostępność: Dostępny
  • szt.
  • 52,50 zł / szt.
Masztowa zwrotnica sumująca sygnały z trzech anten FM+ VHFIII + UHF

Szczegóły i parametry
Ilość wejść / wyjść 3 / 1
Wejściowe zakresy częstotliwości pasmo FM VHF UHF
  MHz 97-110 174-230 471-790
Tłumienie przepustowe dB 1 +/-0,5 1 +/-0,5 1 +/-0,5
Separacja wejść FM-VHF/UHF dB =>40
R wej. i wyj. Gniazda F   75 Om
Przejście składowej stałej U max24V wej. mA   UHF 200

ZA-104Ms umożliwia przesłanie składowej stałej do zasilenia wzmacniacza montowanego w puszce anteny ( zasilanie możliwe jest w gałęzi UHF )
ZA-104Ms przystosowana jest do pracy w otwartej przestrzeni, montowana jest do masztu za pomocą opaski zaciskowej w ten sposób aby przewody koncentryczne podłączone do zwrotnicy wchodziły z dołu.
W przypadku zastosowania wzmacniacza w antenie UHF nie należy podłączać zasilania dopóki wszystkie połączenia nie zostały wykonane prawidłowo.
ZA-104Ms posiada dodatkowy filtr ograniczający pasmo powyżej 790 MHz.

W komplecie specjalne osłony na wtyki F.
