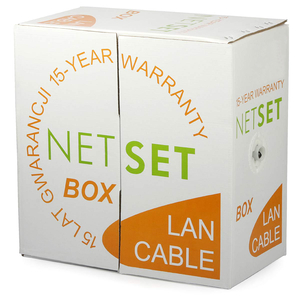

Przewód NETSET BOX F/UTP 5e skrętka ekranowana, zewnętrzna [305m] E1517_305

  • Dodaj recenzję:
  • Kod: 4353
  • Dostępność: Zapytaj o dostępność !
  • rolka
  • 412,00 zł / rolka
  • Niedostępny
Przewód komput. FTP Cat5e PE NETSET 305m  E1517_305

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.
Deklaracja właściwości użytkowych.

Skrętka NETSET BOX F/UTP ekranowana kategorii 5e E1517_305 to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w warunkach zewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego. Opona zewnętrzna wykonana jest z polietylenu (PE) odpornego na działanie promieniowania słonecznego UV i wilgoci. Przewód stosowany jest do wykonywania instalacji zewnętrznych, prowadzonych w ziemi, w kanałach kablowych.
Cechy wyróżniające skrętki NETSET BOX F/UTP ekranowana kategorii 5e:
  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
  • parametry znacznie przewyższajace wymagania kategorii 5e potwierdzone badaniami w Laboratorium Badań Urządzeń Telekomunikacyjnych Instytutu Łączności w Warszawie ,
  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
  • znacznik metrowy,
  • karton 305m samorozwijalny,
  • żyły jednodrutowe miedziane o średnicy Ø 0,5 mm (24 wg AWG),
  • izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 1 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
  • folia poliestrowa
  • ekran aluminiowy
  • powłoka kabla wykonana z polietylenu PE w kolorze czarnym, średnica zewnętrzna Ø 6,2 mm,
  • błąd w metrażu nadruku max. 0,5%
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e E1517_305 została wyprodukowana zgodnie z normami: PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e E1517_305 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +50 oC. Temperatura układania - nie niższa niż -30 oC i nie wyższa niż +50 oC.
Dane Techniczne
Nazwa NETSET BOX F/UTP 5e
Kod E1517_305
Budowa
Żyły  jednodrutowe miedziane o średnicy Ø 0,5 mm (wg 24 AWG)
Izolacja żył  PE, folia poliestrowa, ekran alimuniowy
Powłoka  czarny PE
Średnica zewnętrzna [mm] 6,2±0,4
Wskaźnik miedziowy [kg/km] 14,2
Masa gotowego kabla [kg/km]  34,2
Parametry elektryczne
Impedancja falowa [Ω] 100 ±15
Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km]   ≤56
Prędkość propagacji NVP [%] 67
Rezystancja torów transmisyjnych [Ω/km] ≤ 188
Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] ≤ 1600
Rezystancja izolacji [MΩ/km] > 5000
Układanie i użytkowanie
Temperatura pracy [°C] -20...+50
Wilgotność powietrza pracy [%] 0...100
Temperatura układania [°C] -30...+50
Min promień gięcia dla instalacji wewnętrznych [śred. Kabla]  >8



Przewód NETSET BOX F/UTP kat. 5e został przebadany przez
Laboratorium Badań Urządzeń Telekomunikacyjnych
Instytutu Łączności w Warszawie

uzyskując:
OPINIĘ TECHNICZNĄ INSTYTUTU ŁĄCZNOŚCI
Opinię techniczną Instytutu Łączności dotyczącą przewodu NETSET BOX F/UTP Kat.5e.
  • Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
Typ kabla Tor Żyła Rezystancja żyły [Ω/km] Asymetria rezystancji [%]
FTP kat. 5e 1 a 103,41 0,60
b 104,03
2 a 107,32 0,66
b 106,61
3 a 101,85 0,77
b 102,64
4 a 100,66 0,39
b 101,05
Wymaganie - - ≤150 ≤3,0
  • Sprawdzanie pojemności skutecznej i asymetrii pojemności .
Typ kabla Tor Pojemność skuteczna [nF/km] Asymetria pojemności [pF/km]
FTP kat. 5e 1 45,40 13
2 48,19 480
3 46,14 195
4 44,09 15
Wymaganie - - ≤1600



  • Sprawdzenie rezystancji izolacji żył.
Typ kabla Tor Żyła Rezystancja izolacji [MΩ·km]
FTP kat. 5e 1 a 9,6·104
b 1,2·105
2 a 9,0·104
b 7,4·104
3 a 1,1·105
b 8,3·104
4 a 1,7·105
b 1,3·105
Wymaganie - - ≥150
  • Sprawdzenie odporności izolacji na napięcie probiercze.
Sposób przyłożenia napięcia probierczego Napięcie probiercze w V/AC
Zmierzone Wymagane
Poł. wszystkie żyły "a" - poł. wszystkie żyły "b" 1000 1000



  • Sprawdzenie tłumienności skutecznej .
Typ kabla Tor Tłumienność skuteczna [dB]
FTP kat. 5e 1 23,1
2 22,6
3 22,1
4 21,9
Wymaganie - ≤24,9
  • Sprawdzenie tłumienności zbliżnoprzenikowej.
Typ kabla Tor Tłumienność zbliżnoprzenikowa [dB]
UTP kat. 5e 1 - 2 40,9
1 - 3 42,1
1 - 4 41,8
2 - 3 42,4
2 - 4 40,6
3 - 4 43,7
Wymaganie - ≥34,0
  • Badanie tłumienności odbiciowej.
Typ kabla Tor Tłumienność odbiciowa [dB]
FTP kat. 5e 1 21,1
2 22,0
3 21,9
4 20,6
Wymaganie - ≥19,4
  • Badanie sumarycznej tłumienności zbliżnoprzenikowej.
Typ kabla Tor Sumaryczna tłumienność zbliżnoprzenikowa [dB]
FTP kat. 5e 1 36,79
2 36,42
3 37,90
4 37,05
Wymaganie - ≥31,0
Skrętka NETSET BOX F/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
Cena dotyczy przewodu o długości 305 mb w kartonie samorozwijalnym
