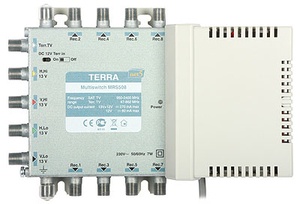

Multiswitch Terra MRS-508 5/8

  • Dodaj recenzję:
  • Kod: 5448
  • Dostępność: Zapytaj o dostępność !
  • szt.
  • 310,00 zł / szt.
  • Niedostępny
Multiswitch MRS-508 Terra klasa A, 5-wejściowy 8-wyjściowy z pasywnym torem TV naziemnej

Multiswitche radialne serii MRS są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SS-5XX w celu podziału magistrali.
Multiswitche radialne serii MRS dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MRS w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.
MRS-508 R70308 posiada 5 wejść oraz 8 wyjść umożliwiając dystrybucję sygnału z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 8 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
Urządzenie wyposażone jest w bierny tor telewizji naziemnej, powinno więc być instalowane w lokalizacjach z dostępem do względnie dobrego sygnału TV (wysoki poziom sygnału, dobra jakość). W przypadku słabszych sygnałów zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, które dodatkowo wzmocnią sygnał w torze telewizji naziemnej.
W przypadku chęci instalacji multiswitchy z aktywnym torem telewizji naziemnej polecamy serię urządzeń MSR Terra.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Cechy wyróżniające
  • multiswitch radialny
  • separacja pomiędzy wejściami większa niż 25dB
  • możliwość zasilania przedwzmacniacza dla anteny naziemnej
  • wbudowany zasilacz
  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
  • pasywny tor telewizji naziemnej

Dane Techniczne
Nazwa MRS-504 MRS-508
Kod R70304 R70308
Ilość wyjść 4 8
Pasmo pracy [MHz] SAT 950 - 2400
DVB-T/Radio 5 - 862

Wzmocnienie (wbudowana
prekorekcja ch-ki
tłumienia przewodu)


 SAT   wyjścia 1-2  -6...0
 wyjścia 3-4  -7...-2 -6...0
 wyjścia 5-8  -  -7...-2
  Tłumienie [dB]  DVB-T/Radio  wyjścia 1-4  12  15
 wyjścia 5-8  -  15
Max. poziom sygnału SAT (IMD3=35dB) [dBμV] 93
Separacja wejść SAT [dB] > 25
Separacja wyjść [dB] > 25
Separacja [dB]  RTV/SAT > 25
SAT/RTV > 40
Zasilanie na wejściach RF H/Lo, H/Hi - 13V;
V/Lo, V/Hi - 13V
TV naziemna - 12V
Natężenie prądu na wejściach RF [A]
+13V&+12V < 0,27
+12V ≤ 0,6
Klasa ekranowania A
Pobór prądu z odbiornika [mA] < 40
Sygnały sterujące 14/18V, 0/22kHz
Pobór mocy z max. obciążeniem 230VAC 50/60Hz 7 W
Zakres temperatur pracy [ºC] -20...+50
Wymiary [mm] 200x135x52 200x135x52
Masa [kg] 0,84 0,86



Urządzenie jest zasilane napięciem 230VAC. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
