ŁĄCZÓWKA ZASILANIA KG-6 4659

  • Dodaj recenzję:
  • Kod: 3229
  • Producent: KENIK
  • Kod producenta: KENIK (KG-6)
  • Dostępność: Dostępny
  • szt.
  • 39,50 zł / szt.

ROZGAŁĘŹNIK ZASILANIA 6 KANAŁOWY Z LISTWĄ ZABEZBIECZAJĄCĄ

OPIS

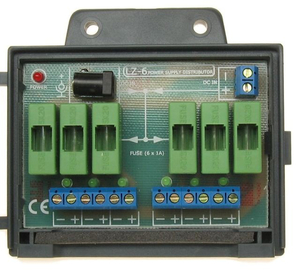

LZ-6 jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 6 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). LZ-6 posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-6.

Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.

Max. Prąd Długość dla R=3,4Ω/100m Długość dla R=5,5Ω/100m
150mA kamera 98 metrów 60 metrów
650mA kamera + termostat 22 metry 14 metrów

Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.

Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu).

Bezsprzeczną zaletą stosowania rozgałęźnika przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

SPECYFIKACJA

Ilość wyjść zasilania 6
Ilość wejść zasilania 2
Maksymalne napięcie zasilania 0-24V (typowo 12V) DC
Maksymalny prąd zasilania 6A
Maksymalny prąd jednego wyjścia 1A
Typ wkładek bezpiecznikowych 1A/250V, 5/20mm, zwłoczne
Typ złącz wejść zasilania Gniazdo 2.1/5.5mm / zaciski kablowe
Typ złącz wyjść zasilania Zaciski kablowe
Temp. pracy / wilgotność wzgl. -50..+55 C / <95%
Wymiary (szer.xwys.xgł.) / waga 120x91x37mm / 99g



Konstrukcja obudowy umożliwia zamocowanie rozgałęźnika na ścianie jak i na maszcie, np.opaską zaciskową.



Numer katalogowy 4659
Producent KENIK
Model KG-6
Zabezpieczenia Bezpieczniki topikowe
Ilość wejść 2 szt.
Ilość wyjść 6 szt.
Filtr przeciwzakłóceniowy Nie
Typ złącza Wejście: gniazdo 2.1/5.5 mm / Zaciski kablowe; Wyjście: Zaciski kablowe
Wymiary 120 x 91 x 37 mm
Gwarancja 24 miesiące


W SKŁAD ZESTAWU WCHODZI:

  • rozgałęźnik zasilania 1 szt (nr kat. 4659)
  • karta gwarancyjna
  • faktura VAT lub paragon fiskalny
