Zwrotnica ant. ZA-106BMs AMS FM+UHF

  • Dodaj recenzję:
  • Kod: 5825
  • Producent: AMS
  • Dostępność: Dostępny
  • szt.
  • 33,00 zł / szt.
  • Niedostępny

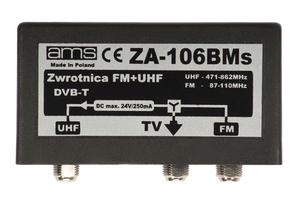

ZA-106BMs jest masztową zwrotnicą sumującą sygnały z dwóch anten: FM (87-110 MHz) oraz UHF (471-790 MHz).

Szczegóły i parametry
Wejścia [MHz] FM/UHF
  87-110/471-790
Tłumienie przepustowe [dB] 1 ± 0,5
Separacja [dB] > 40
Impedancja wej/wyj [Ω] 75
Max DC [V/mA] (przez UHF) 24/250

ZA-106BMs umożliwia przesłanie składowej stałej do zasilenia wzmacniacza montowanego w puszce anteny ( zasilanie możliwe jest w gałęzi UHF )
ZA-106BMs przystosowana jest do pracy w otwartej przestrzeni, montowana jest do masztu za pomocą opaski zaciskowej w ten sposób aby przewody koncentryczne podłączone do zwrotnicy wchodziły z dołu.
W przypadku zastosowania wzmacniacza w antenie UHF nie należy podłączać zasilania dopóki wszystkie połączenia nie zostały wykonane prawidłowo.
ZA-106BMs posiada dodatkowy filtr ograniczający pasmo powyżej 790 MHz.
