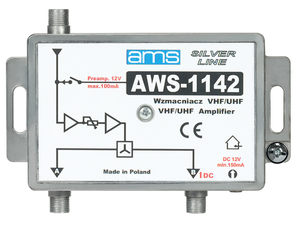

Wzmacniacz ant. AMS AWS-1142

  • Dodaj recenzję:
  • Kod: 3314
  • Producent: AMS
  • Dostępność: Dostępny
  • szt.
  • 113,00 zł / szt.

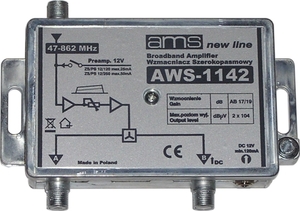

AWS-1142 przeznaczony jest do wzmocnienia i podziału sygnału TV
na 2 w domowych instalacjach antenowych zbudowanych z zastosowaniem
anten pasmowych połączonych zwrotnicą.


Szczegóły i parametry

Dane techniczne

Zakres częstotliwości MHz 47-862
Ilość wejść/wyjść 1/2
Wzmocnienie narastające dB 17/19
Max.poziom wyjściowy 2kTV 104 dBuV
IMA3 98dBuV
IMA2 85dBuV
Szumy własne dB <=4
Tłumienie niedopasowania dB => 10
Zakres reg.wzmacnienia dB 0....10 +/-1
Zasilanie DC V 12 +/-10%
Pobór prądu mA 80 +/-10%
Złącza typu F Ohm 75
Temperatura pracy C -25.....+55
Redukcja poziomu wyjściowego w zależności od liczby kanałów
Liczba kanałów 3 4 5 6 7 8
Max.poz.wyj. dBuV 102 101 100 99 98,5 98

Wzmacniacz posiada filtr ograniczający pasmo poniżej 47MHz oraz powyżej 860MHz. Regulacja wzmocnienia pozwala na dopasowanie poziomu sygnału w całej instalacji. Wzmacniacz zasilany jest z dołączanego zasilacza stabilizowanego 12V120mA z wtykiem Jack 3,5. Wzmacniacz może być zasilany także przez wyjście oznaczone symbolem DC z zastosowaniem separatora.
Nie jest przeznaczony do pracy w otwartej przestrzeni.
Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu źródeł ciepła.
Nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane prawidłowo.
Wyjścia niewykorzystane należy obciążyć terminatorem 75 Ohm ( wtyk F ).
Maszt antenowy i instalacja antenowa powinna być uziemiona.
