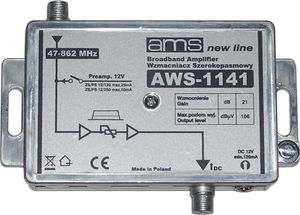

Wzmacniacz ant. AMS AWS-1141

  • Dodaj recenzję:
  • Kod: 3313
  • Producent: AMS
  • Dostępność: Zapytaj o dostępność !
  • szt.
  • 110,00 zł / szt.

AWS-1141 przeznaczony jest do wzmocnienia i rozprowadzania sygnałów TV w domowych
instalacjach antenowych zbudowanych z zastosowaniem anten pasmowych
połączonych zwrotnicą. Regulacja wzmocnienia pozwala na dopasowanie poziomu
sygnału w całej instalacji.


Szczegóły i parametry

Dane techniczne

Zakres częstotliwości MHz 47-862
Ilość wejść / wyjść 1 / 1
Wzmocnienie narastające 20/21dB +/-1,5
Max. poziom wyjściowy 106 dBµV
IMA3 100 dBµV
IMA2 87 dBµV
Szumy własne <=4dB
Tłumienie niedopasowania dB => 10
Zakres reg.wzmacnienia dB 0....10 +/-1
Reg. wzmocnienie 0—10dB
Złącza typu F 75 Ω
Zasilanie 12V 250mA
Pobór prądu mA 80 + / - 10%
Temperatura pracy ’C -25.....+55
Redukcja poziomu wyjściowego w zależności od liczby kanałów
Liczba kanałów 3 4 5 6 7 8
Max.poz.wyj. 104 103 102 101 100,5 100

Wzmacniacz posiada filtr ograniczający pasmo poniżej 47MHz oraz powyżej 860MHz.

Wzmacniacz zasilany jest z dołączanego zasilacza stabilizowanego 12V120mA z
wtykiem Jack 3,5. Wzmacniacz może być zasilany także przez wyjście z zastosowaniem separatora.
Nie jest przeznaczony do pracy w otwartej przestrzeni.
Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu źródeł ciepła.
Nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane prawidłowo.
Maszt antenowy i instalacja antenowa powinna być uziemiona.
W komplecie zasilacz ZS-12/120 z wtykiem Jack 3,5.
