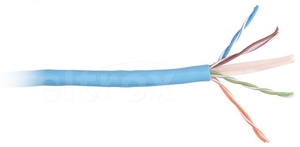

KABEL TELEINFORMATYCZNY KAT.6 U/UTP WEWNĘTRZNY LSHF DRAKA 1379

  • Dodaj recenzję:
  • Kod: e1379
  • Producent: DRAKA
  • Kod producenta: DRAKA
  • Dostępność: Dostępny
  • m.b
  • 1,80 zł / m.b

PRZEWÓD KOMPUTEROWY - SKRĘTKA U/UTP KAT. 6 LSHF OGNIOODPORNY ROLKA 305m.

ZASTOSOWANIE:

Połączenia komputerowe, kampusowe, okablowanie pionowe i poziome IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; TPDDI; ATM

STANDARDY

  • EIA/TIA-568-B.2-1 6/2002.
  • ISO/IEC 11801 2nd ed.; IEC 61156-5
  • EN 50173-1, EN 50288-6-1

ODPORNOŚĆ OGNIOWA

  • LSHF:IEC 60332-1
  • IEC 60754-2
  • IEC 61034

ODPORNOŚĆ OGNIOWA


SPECYFIKACJA

KONSTRUKCJA
Przewód drut miedziany miękki O 0.57 mm (AWG23)
Izolacja Polyethylen, O 1.38 mm
Skręcanie 2 żyły izolowane skręcone parami
Budowa 4 żyły skręcone,
Dielektryczny separator krzyżowy
Powłoka PVC alternatywnie FRNC, niebieski RAL 5012
WŁAŚCIWOŚCI MECHANICZNE
Promień zgięcia bez obciążenia 40 mm
Promień zgięcia z obciążeniem 80 mm
Zakres temperatur podczas użycia -20°C do +60°C
Zakres temperatur podczas instalacji 0°C do +50°C
WŁAŚCIWOŚCI ELEKTRYCZNE
Pętla odporności prądu stałego 165 Ohm/km
Opór zmienny 2%
Opór izolacji (500 V) 2000 MΩ*km
Opór bierny pojemnościowy przy 800Hz nom. 43 nF/km
Zmienny bierny opór pojemnościowy (para/ziemia) 1500 pF/km
Charakterystyczny opór pozorny ( 1 - 1 00 MHz) (100 ± 15) Ω
(100-250 MHz) (100 ± 18) Ω
Nominalna prędkość rozprzestrzeniania się około 79%
Opóźnione rozprzestrzenianie się 427 ns/100m
Kąt opóźnienia 12 ns/100m
Test instalacji prądu stałego (DC, 1 min)rdzeń/rdzeń i rdzeń/ekran 1000 V
Transfer odporności Przy 1 MHz 20 mΩ/m
Przy 10 MHz 3 0 m Ω / m
Przy 30 MHz 50mΩ/m
Przy 100 MHz 150mΩ/m
Tłumienie sprzężenia 75 dB















































F (MHZ)
 TŁUMIEN-
NOŚĆ (DB/
100M)		 NEXT (DB)
 PS NEXT
(DB)
 ACR (DB/
100M)		 PS-
ACR (DB/
100M)
 ELFEXT (DB/
100M)
 PS-
ELFEXT (DB/
100M)
 TŁUMIEN
-NOŚĆ ODBI-
CIOWA (DB)
1.0 1.8 100 97 98 95 105 105
4.0 3.4 100 97 97 94 105 102 27
10.0 5.4 100 97 95 92 97 94 30
16.0 6.8 100 97 93 90 93 90 30
20.0 7.7 100 97 92 89 91 88 30
31.2 9.6 100 97 90 87 87 84 30
62.5 13.7 100 97 86 83 81 78 30
100.0 17.4 100 97 83 80 77 74 30
125.0 19.5 95 92 75 72 75 72 26
155.0 21.9 94 91 72 69 73 70 26
175.0 23.3 93 90 70 67 72 69 25
200.0 25 92 89 67 64 71 68 25
250.0 28.1 90 87 62 59 69 66 24
300.0 30.9 89 96 58 55 67 64 24
400.0 38.3 87 84 48 45 64 61 23





















Numer katalogowy 1379
Producent DRAKA
Model brak danych
Konstrukcja U/UTP
Kategoria okablowania kat. 6
Zastosowanie Wewnętrzne
Rodzaj żyły CU
Średnica żyły 0,570
Powłoka LSHF
Izolacja Polietylen, Ø 1,38mm
Gwarancja 24 miesiące


W SKŁAD ZESTAWU WCHODZI:

  • przewód skrętka wewnętrzna U/UTP kat. 6 LSHF - 1m (nr kat. 1379)
  • faktura VAT lub paragon fiskalny
