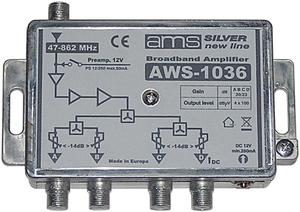

Wzmacniacz ant. AMS AWS-1036

  • Dodaj recenzję:
  • Kod: 3376
  • Dostępność: dostępny
  • szt.
  • 117,00 zł / szt.
  • Niedostępny

Wzmacniacz szerokopasmowy przeznaczony jest do wzmocnienia i podziału sygnału TV na 4 w domowych instalacjach antenowych zbudowanych z zastosowaniem anten połączonych zwrotnicą lub w sieci kablowej. Osobna regulacja poziomu sygnału na każdym wyjściu pozwala na optymalne jego ustawienie w każdej gałęzi instalacji.


Szczegóły i parametry

Dane techniczne

Ilość wejść / wyjść 1 / 4
Szumy własne <=5dB
Złącza typu F 75 Ω
Zakres częstotliwości 47-862 MHz
Wzmocnienie narastające 20/23 +/-2 dB
Max. poziom wyjściowy 2kTV 4 x 100 dBµV
IMA3 94 dBµV
IMA2 81 dBµV
Tłumienie niedopasowania ≥ 10 dB
Zakres reg. wzm. (środek pasma) 0....14 +/-1 dB
Zasilanie DC 12 +/-5% V
Pobór prądu 165 +/-5% mA
Temperatura pracy -25....+55 °C
Redukcja poziomu wyjściowego w zależności od liczby kanałów
Liczba kanałów 3 4 5 6 7 8
Max. poz. wyj. dBµV 98 97 96 95 94,5 94

Wzmacniacz zasilany jest z dołączanego zasilacza stabilizowanego 12V250mA z wtykiem Jack 3,5.
Wzmacniacz może być zasilany także przez wyjście oznaczone
symbolem DC z zastosowaniem separatora.
Wzmacniacz umożliwia zasilanie dodatkowych wzmacniaczy przez WEJŚCIE (zasilanie włączane zworą)
Nie jest przeznaczony do pracy w otwartej przestrzeni.
Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu źródeł ciepła.
Nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane
prawidłowo.
Wyjścia niewykorzystane należy obciążyć terminatorem 75 Ohm ( wtyk F ).
Wzmacniacz posiada filtr ograniczający pasmo poniżej 47MHz oraz powyżej 860MHz.
