Przewód koncentryczny DIGITSAT 113PE żel [200m]

  • Dodaj recenzję:
  • Kod: 4108
  • Producent: Digisat
  • Kod producenta: DIGITSAT113 PE-200m
  • Dostępność: Zapytaj o dostępność !
  • m.b.
  • 1,93 zł / m.b.
  • Niedostępny

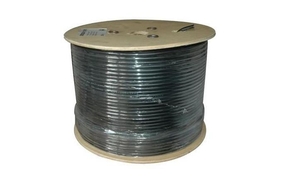

Kabel Digitsat 113 PE

DIGITSAT 113 PE (klasa A+/A++) – kabel do zastosowań w instalacjach multiswitchowych, do łączenia anten i konwerterów z wewnętrznymi urządzeniami aktywnymi. Z uwagi na bardzo grubą folię 30um, nadaje się szczególnie do wykonywania połączeń magistralnych. Mamy tutaj najczęściej pięć lub dziewięć kabli biegnących obok siebie. Bardzo ważne jest, zatem uzyskanie maksymalnie dużego ekranowania w zakresie 950MHz do 2150MHz. Ekranowanie w tym zakresie częstotliwości jest uzależnione od grubości folii (DIGITSAT-113 posiada folię o grubości 30um).


Oczywiście kabel posiada, także bardzo bogaty oplot, co zapewnia bardzo dobre ekranowanie w kanale zwrotnym. Oplot jest chroniony przed wilgocią przez zastosowany żel. Kable posiada bardzo elastyczny płaszcz PE (polietylen), chroniący kable przed skutkami promieniowania ultrafioletowego. Miedziany rdzeń kabla w standardzie 1,13mm zapewnia bardzo niskie tłumienie.

Kabel jest produkowany w Europie! Kupując kable marki DIGITSAT, masz gwarancje jakości. Jakość kabla (staranność wykonania), przekłada się na najważniejszy parametr, jakim jest dopasowanie. Dobra wartość parametru dopasowania (tłumienia odbić), sprawia, że kabel nie jest źródłem odbić sygnału - energia dostarczona do kabla jest przez niego transmitowana!

Cechy wyróżniające:
  • Klasa A+/A++ - w zakresie pasma pośredniej satelitarnej 950-2150
  • Klasa A++ - w zakresie pasm VHF/UKF
  • Klasa A – w zakresie kanału zwrotnego
  • Dopasowanie >18dB
  • Tłumienie dla 2150MHz 27dB

Do kabla polecamy stosowanie specjalnie projektowanych złącz serii 9, amerykańskiej firmy PCT.

Dane techniczne

Przewód wewnętrzny [rdzeń]
Średnica 1,13 mm
Materiał Cu
.
Dielektryk
Średnica 4,8 mm
Materiał PEE spieniony
.
Ekran
Folia Al
Folia - grubość 30 µm
Oplot - materiał Al
Oplot - średnica drutów 0,12 mm
Oplot - liczba drutów 24 x 6
.
Osłona zewnętrzna
Średnica 6,8 mm
Materiał PE
Kolor czarny
Żel Tak
.
Ekranowanie (VHF/UHF) klasa A++ (>105 dB)
Ekranowanie (SAT) klasa A+/A++ (>75/85dB)
Impedancja 75 Ω
Rezystancja (pętla) 16,85 Ω/Km
Pojemność 52 pF/m
Współczynnik skrócenia fali 85%
.
Dopasowania
5...470 MHz >23 dB
470...862 MHz >20 dB
862..2150 MHz >18 dB
.
Tłumienia
[MHz] [dB/100m]
47 4,5
88 5,8
100 6,2
174 8,0
300 10,4
862 18,1
950 20,1
1500 23,2
2000 27,9
2150 27,7
