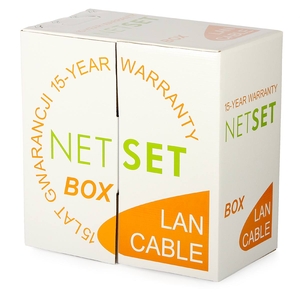

Przewód NETSET BOX U/UTP 5e skrętka wewnętrzna [305m] E1408_305

  • Kod: 4352
  • Dostępność: dostępny
  • Cena brutto: 299,00 zł / rolka
  • (Cena netto: 243,09 zł / rolka)
  • rolka
Przewód komput. UTP Cat5e NETSET 305m  E1408_305

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.
Deklaracja właściwości użytkowych.

Skrętka NETSET BOX U/UTP kategorii 5e E1408 to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji wewnątrz budynków.
Skrętka NETSET jest najnowszą generacja skrętek typu NETSET.
Posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.
Cechy wyróżniające skrętki NETSET U/UTP kategorii 5e E1408:
  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
  • parametry znacznie przewyższajace wymagania kategorii 5+
  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
  • znacznik metrowy,
  • żyły jednodrutowe miedziane o średnicy Ø 0,50 mm (24 wg AWG),
  • izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 0,88 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
  • żyły izolowane skręcone w pary, średnica pary Ø 1,8 mm,
  • pary skręcone w ośrodek, średnica ośrodka ~ Ø 4,0 mm,
  • powłoka kabla wykonana z polwinitu PCV w kolorze szarym RAL 7032, średnica zewnętrzna Ø 5,0 mm,
  • błąd w metrażu nadruku max. 0,5%
Skrętka NETSET U/UTP kategorii 5e E1408 została wyprodukowana zgodnie z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/UTP kategorii 5e E1408 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.
Dane Techniczne
Nazwa NETSET U/UTP 5e
Kod E1408
Budowa
Żyły

jednodrutowe miedziane o średnicy

Ø 0,50 mm (wg 24 AWG)

Izolacja żył PE
Powłoka PCV szary RAL 7032
Średnica zewnętrzna [mm] 5,0 ±0,3
Wskaźnik miedziowy [kg/km] 14,9
Masa gotowego kabla [kg/km] 28,5
Parametry elektryczne
Impedancja falowa [Ω]

100 ±15

Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km]

50 ±1

Prędkość propagacji NVP [%] 67
Rezystancja torów transmisyjnych [Ω/km] ≤ 188
Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] ≤ 1600
Rezystancja izolacji [MΩ/km] > 500
Układanie i użytkowanie
Temperatura pracy [oC] -20...+70
Wilogotnośc powietrza pracy [%] 0...100
Temperatura układania [oC] 0...+50
Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] >8
Przewód NETSET BOX U/UTP kat. 5e został przebadany przez

Laboratorium Badań Urządzeń Telekomunikacyjnych
Instytutu Łączności w Warszawie

uzyskując:
OPINIĘ TECHNICZNĄ INSTYTUTU ŁĄCZNOŚCI
                                                                               Opinię techniczną Instytutu Łączności dotyczącą przewodu NETSET U/UTP Kat.5
Wyniki badań przewodu NETSET U/UTP kat. 5e przeprowadzone przez
INSTYTUT ŁĄCZNOŚCI w Warszawie
  • Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
Typ kabla Tor Żyła Rezystancja żyły [Ω/km] Asymetria rezystancji [%]
UTP kat. 5e 1 a 92,726 0,35
b 93,054
2 a 94,662 0,34
b 94,982
3 a 96,228 0,55
b 96,755
4 a 96,107 0,39
b 95,733
Wymaganie - - <150 ≤3,0
  • Sprawdzanie pojemności skutecznej i asymetrii pojemności .
Typ kabla Tor Pojemność skuteczna [nF/km] Asymetria pojemności [pF/km]
UTP kat. 5e 1 47,35 77
2 44,87 132
3 45,71 36
4 46,70 5
Wymaganie - - ≤1600
  • Sprawdzenie rezystancji izolacji żył.
Typ kabla Tor Żyła Rezystancja izolacji [Ω/km]
UTP kat. 5e 1 a 8,8·104
b 1,2·105
2 a 9,0·104
b 1,6·105
3 a 8,1·104
b 2,0·105
4 a 7,5·104
b 1,1·105
Wymaganie - - ≥50
  • Sprawdzenie odporności izolacji na napięcie probiercze.
Sposób przyłożenia napięcia probierczego Napięcie probiercze w V/AC
Zmierzone Wymagane
Poł. wszystkie żyły "a" - poł. wszystkie żyły "b" 1000 1000
  • Sprawdzenie tłumienności skutecznej .
Typ kabla Tor Tłumienność skuteczna [dB]
UTP kat. 5e 1 22,9
2 22,8
3 21,5
4 21,2
Wymaganie - ≤24,9
  • Sprawdzenie tłumienności zbliżnoprzenikowej.
Typ kabla Tor Tłumienność zbliżnoprzenikowa [dB]
UTP kat. 5e 1 - 2 43,5
1 - 3 47,9
1 - 4 45,3
2 - 3 44,9
2 - 4 47,8
3 - 4 41,4
Wymaganie - ≥34,0
  • Badanie tłumienności odbiciowej.
Typ kabla Tor Tłumienność odbiciowa [dB]
UTP kat. 5e 1 20,8
2 21,2
3 20,9
4 19,9
Wymaganie - ≥19,4
  • Badanie sumarycznej tłumienności zbliżnoprzenikowej.
Typ kabla Tor Sumaryczna tłumienność zbliżnoprzenikowa [dB]
UTP kat. 5e 1 36,94
2 33,93
3 33,63
4 35,44
Wymaganie - ≥31,0
Własności transmisyjne
Skrętka NETSET U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
Cena dotyczy przewodu o długości 305 mb w kartonie samorozwijalnym
